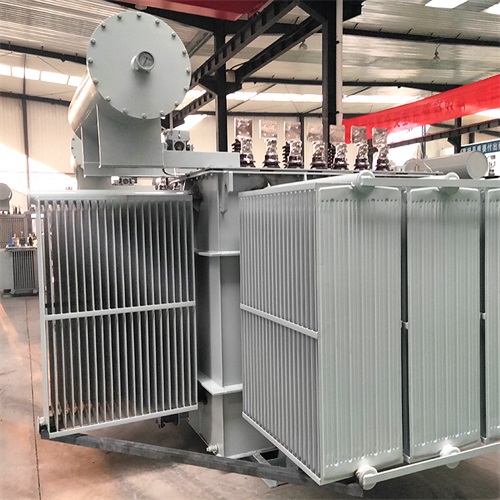

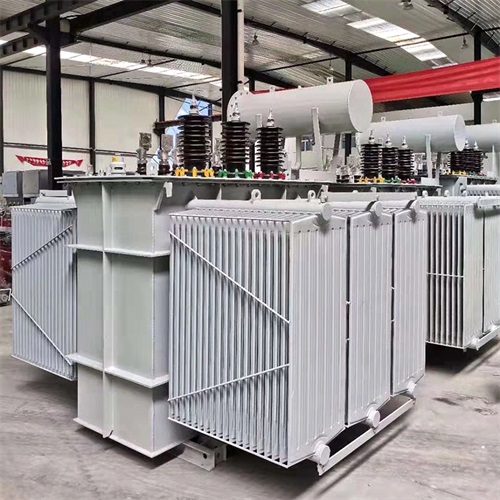

S20油浸式配電變壓器綜合解析
一、產品概述
S20油浸式配電變壓器是專為交流50Hz、額定電壓10kV及以下電力系統設計的配電設備，廣泛應用于石油、冶金、化工、紡織、輕工等工業領域，以及粉塵較大或對供電穩定性要求較高的場所。其核心優勢在于采用全密封結構與波紋油箱設計，通過真空注油工藝徹底隔絕潮氣與氧氣，顯著提升絕緣性能與運行可靠性。
二、技術特性
鐵芯與繞組
鐵芯選用高導磁晶粒取向冷軋硅鋼片，采用全斜接縫疊積式結構，多級階梯圓截面設計降低空載損耗。
繞組采用同心式線圈，高壓繞組配備分接抽頭，支持五檔調壓（如±5%、±2×2.5%），低壓側電壓穩定在0.4kV。
創新采用帶縱向油道的螺旋式線圈，增強內部散熱能力，結合改進的線圈端面支撐結構，抗短路電流能力提升30%以上。
冷卻與密封
波紋油箱兼具冷卻與“呼吸”功能，通過彈性變形補償油溫變化引起的體積波動，無需儲油柜，整體高度降低15%。
強制風冷選項（需選配冷卻器）可將容量提升30%，適應高溫環境或短期過載需求。
能效與損耗
達到二級能效標準，空載損耗較S13系列降低20%-25%，負載損耗降低10%-15%。以1000kVA型號為例，年節電量可達1.2萬度。
采用75-80級硅鋼片（S13為85級），鐵芯成本增加但綜合能效提升顯著。
三、性能參數
| 參數類別 | 典型值與范圍 | 備注 |
|---|---|---|
| 額定容量 | 30kVA至31500kVA（標準型號覆蓋全系列） | 支持定制化大容量型號 |
| 額定電壓 | 高壓側10kV（可選6kV/6.3kV/10.5kV） | 低壓側固定為0.4kV |
| 冷卻方式 | 油浸自冷（ONAN）/強迫風冷（ONAF） | 強迫風冷需額外配置 |
| 絕緣水平 | LI75AC35（雷電沖擊耐受電壓75kV） | 符合GB 20052-2020標準 |
| 短路阻抗 | 4%-6%（依據容量調整） | 高阻抗設計提升抗短路能力 |
四、應用場景
工業領域：冶金、化工、石油等重工業場景，適應-40℃至+40℃環境溫度，海拔1000米以下穩定運行。
基礎設施：機場、鐵路、高速公路供電系統，波紋油箱抗振動設計滿足移動載荷需求。
新能源配套：風電/光伏升壓站，可選配智能溫控系統實現遠程監控。
商業與民用：高層建筑、商業綜合體，全密封結構減少噪音（≤55dB）與維護頻次。
五、市場與選型建議
成本分析：
初始購置成本較S13系列高約40%，但全生命周期成本（TCO）降低25%-30%。以1000kVA型號為例，3-5年可通過節電收回差價。
江蘇巨力、浙江長征等廠商提供全銅繞組選項，過載能力提升20%，價格上浮15%-20%。
選型要點：
負載特性：連續運行負載率＞70%時優先選S20；間歇性負載可考慮S13經濟型方案。
環境適應性：高濕度地區（月均濕度＞90%）需選配防凝露裝置；高海拔地區（＞1000米）需降容使用。
智能需求：可選裝RS485通信接口，集成溫度、油位、氣體繼電器信號輸出。
六、維護與安全
免維護設計：全密封結構使油樣試驗周期延長至5年（常規為1年），波紋油箱自動補償油體積變化。
安全保護：
30kVA-2000kVA標配壓力釋放閥，超壓時自動泄壓；
1000kVA以上型號可選裝氣體繼電器，具備輕/重瓦斯報警與跳閘功能。
壽命預測：基于油中溶解氣體分析（DGA）技術，可提前6-12個月預警絕緣老化。
結論
S20油浸式配電變壓器通過材料升級與結構創新，在能效、可靠性、維護便利性方面實現突破，尤其適合對運行成本敏感或環境條件苛刻的場景。用戶選型時應綜合考量負載特性、環境參數與全生命周期成本，優先選擇具備智能監測功能的型號以提升運維效率。
