160KVA干式變壓器調匝式消弧線圈是在消弧線圈設有多個抽頭，采用有載調壓開關調節消弧線圈的抽頭以改變電感值。在電網正常運行時，160KVA干式變壓器微機控制器通過實時測量流過消弧線圈電流的幅值和相位變化，計算出電網當前方式下的對地電容電流，根據預先設定的小殘流值或失諧度，由控制器調節有載調壓分接頭，使之調節到所需要的補償檔位，在發生接地故障后，故障點的殘流可以被限制在設定的范圍之內。正常運行采用過補償方式，消弧線圈接地回路采用經串接阻尼電阻接地或采用直接尾端接地二次并阻形式。

　　160KVA干式變壓器產品特點

　　1、結構設計先進合理，體積小重量輕，安裝方便，免維護，經濟性能好。

　　2、噪音低、損耗低、散熱性能好、過負載能力強。

　　3、防潮性能好，可在相對濕度95%的環境中正常運行。

　　4、局部放電量小，可保證在工作電壓下長期安全運行。

　　5、強迫風冷時，可以使額定容量增加40～50%。

　　6、絕緣性能好，耐雷電沖擊水平高，承受突發短路能力強。

　　7、機械強度高和熱穩定性好，由于絕緣材料的合理組合，可以獲得與銅導體一致的溫度膨脹系數，具有明顯的抗沖擊、抗溫度變化和抗裂性能。

　　8、電腦溫控器自動監測與保護為變壓器安全運行提供可靠保障。

　　9、阻燃能力強，具有自動熄火的特性，可安裝在負荷中心。

　　160KVA干式變壓器功能特點

　　控制器采取可靠的軟硬件設計，不發生“死機”現象，其接口符合調度自動化信號傳輸?shù)囊螅瑵M足相應標準的抗干擾嚴酷等級的要求。

　　采用高可靠性、高集成度，專用于工業應用的功能模塊作為核心控制單元，模塊化結構，有利于功能擴展。雙CPU結構，處理速度快。

　　控制器核心電路采用多層電路板結構設計，運行穩定，抗干擾能力強。

　　采用多功能、高靈敏的全彩10寸觸摸液晶屏，操作**，反映快速，使設備操作更加簡潔方便，全中文菜單顯示，并在主畫面增加了消弧調檔控制界面，可直接在主畫面下進行消弧線圈的升檔、降檔工作。

　　裝置具備過補償、全補償及欠補償設置功能。

　　裝置具備“脫諧度”設定功能，在適應用戶要求方面，可以考慮按脫諧度為基準也可考慮按“小電流為基準”;同時如遇現場有因消弧線圈運行引起位移電壓過高情況時，可以在現場通過設置來避開諧振點運行模式，降低系統位移電壓。

　　160KVA干式變壓器優勢：

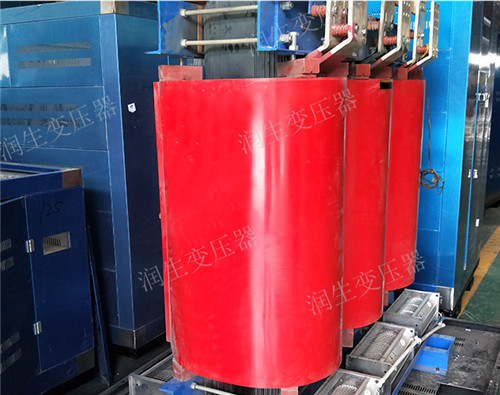

　　1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　3、鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。

　　6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為160KVA干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

　　160KVA干式變壓器具有安全，阻燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。160KVA干式變壓器損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。該產品的可靠性指標已經達到國內先進水平。
