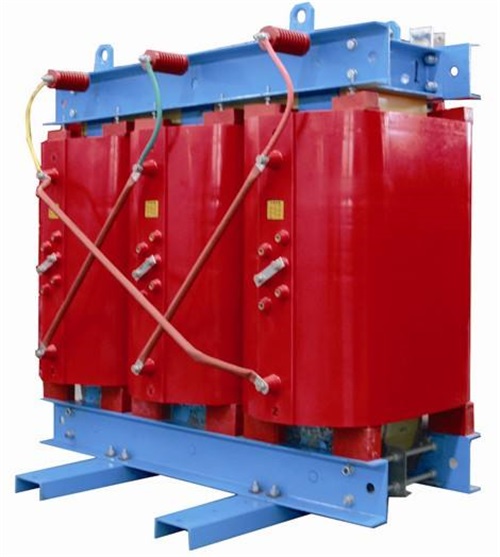

SCB13電力變壓器詳解
一、定義與背景
SCB13是符合舊國標一級能效標準的干式電力變壓器，采用環氧樹脂澆注絕緣技術，具有免維護、防火防爆、低損耗等特點。其型號含義為：
S：特殊樹脂澆注（Special Cast Resin）
CB：澆鑄樹脂塊（Cast Resin Block）
13：平均溫升不超過13K（溫升級別）
二、核心特點
高效節能
空載損耗較SCB10下降45%，負載損耗下降25%
采用電磁優化設計，降低接縫處磁密約22%
安全可靠
全斜七步進階梯式鐵芯，抗短路能力強
阻燃環氧樹脂封裝，防火等級達F級
環保低噪
噪音水平比國標低10-15分貝
局部放電量控制在5pC以下
智能管理
配備溫度監測與保護系統
支持遠程監控與預警功能
三、技術參數（示例）
| 型號 | 額定容量(kVA) | 電壓等級(kV) | 空載損耗(W) | 負載損耗(W) | 短路阻抗(%) |
|---|---|---|---|---|---|
| SCB13-630 | 630 | 10/0.4 | 1090 | 6650 | 4.5 |
| SCB13-1250 | 1250 | 10/0.4 | 1505 | 8720 | 6.0 |
| SCB13-2500 | 2500 | 35/10 | 2195 | 13005 | 7.0 |
四、典型應用場景
商業建筑：大型商場、寫字樓中央空調系統
交通樞紐：機場航站樓、高鐵變電站
數據中心：為服務器提供穩定電力支持
醫療設施：大型醫院MRI設備專用變壓器
新能源：光伏/風電場升壓變壓器
五、市場優勢
政策符合性：滿足GB20052-2020能效標準
成本優勢：全生命周期成本比二級能效產品低8-10%
技術領先：采用云平臺電磁優化設計
服務保障：主要廠商提供3年質保+免費巡檢服務
六、選型建議
容量匹配：按更大負荷率75-80%選擇額定容量
電壓等級：6kV（工業）/10kV（商業）/35kV（新能源）
環境適配：高溫高濕環境建議選IP54防護等級
如需具體項目配置方案或報價，可提供負載特性、安裝環境等詳細信息進一步溝通。
