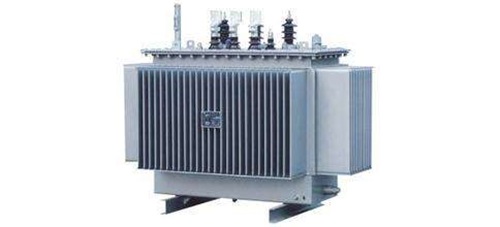

160KVA油浸式變壓器是將變壓器內部高、低壓引線引到油箱外部的絕緣套管，不但作為引線對地絕緣，而且擔負著固定引線的作用，160KVA油浸式變壓器套管是變壓器載流元件之一，在變壓器運行中，長期通過負載電流，當變壓器外部發生短路時通過短路電流。

　　(1)必須具有規定的電氣強度和足夠的機械強度。

　　(2)必須具有良好的熱穩定性，并能承受短路時的瞬間過熱。

　　(3)外形小、質量小、密封性能好、通用性強和便于維修。

　　2、結構

　　接線板、瓷件、導電桿和籌鋁合金法蘭組成。

　　主絕緣主要由瓷套和油隙構成，屬于不擊穿、免維護部件。

　　隨著我國電力工業的發展，供電量逐年上升，160KVA油浸式變壓器也逐漸向高電壓、大容量方向發展。同時，由于制造技術的提高，變壓器產品各部位絕緣距離逐漸減小，這樣，作為160KVA油浸式變壓器配套產品的電容套管，對其外觀尺寸有了較嚴格的要求。

　　為適應市場需求，趕超國內外先進水平，我公司也對現有產品進行了改型設計。經改型后的產品，在保證產品性能，保持裝配尺寸及浸油長度不變的情況下，且具有外型美觀、尺寸小、重量輕等特點。

　　結構:套管采用油紙電容芯子做主絕緣、穿纜式載流方式以及采用多組壓力彈簧產生的軸向壓緊力來套管實現的整體連接和主密封。252KV的套管在瓷件與連接套管連接處還輔心卡裝結構以增強該部位的連接密封強度，套管的油枕、連接套筒均選用鑄造鋁合金，以減少磁滯和渦流損耗，降低發熱及溫升。連接套筒上設有測量tan、C的抽頭裝置及抽取套管內部油樣的取油閥、釋放變壓器油箱頂部空氣的放氣塞。

　　套管的外絕緣改過去的錐形瓷件為直瓷件，傘形厚度變薄，使得產品外形美觀。傘形仍可用大小傘，以滿足各種污穢和絕緣等級和絕緣水平的要求。

　　160KVA油浸式變壓器套管是變壓器箱外的主要絕緣裝置，變壓器繞組的引出線必須穿過絕緣套管，使引出線之間及引出線與變壓器外殼之間絕緣，同時起固定引出線的作用。因電壓等級不同，絕緣套管有純瓷套管、充油套管和電容套管等形式。純瓷套管多用于10kV及以下變壓器，它是在瓷套管中穿一根導電銅桿，瓷套內為空氣絕緣。充油套管多用在35kV級變壓器，它是在瓷套管充油，在瓷套管內穿一根導電銅桿，銅桿外包絕緣紙。電容式套管由主絕緣電容芯子，外絕緣上下瓷件，連接套筒，油枕，彈簧裝配，底座，均壓球，測量端子，接線端子，橡皮墊圈，絕緣油等組成。
