干式電力變壓器結構詳解

　　干式電力變壓器作為電力系統中不可或缺的電氣設備，其結構設計直接影響到變壓器的性能、效率和安全性。下面，我們將對干式電力變壓器的結構進行詳細的介紹和分析。

　　一、總體結構概述

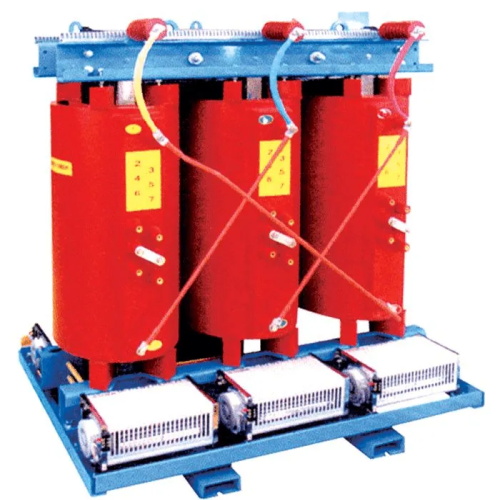

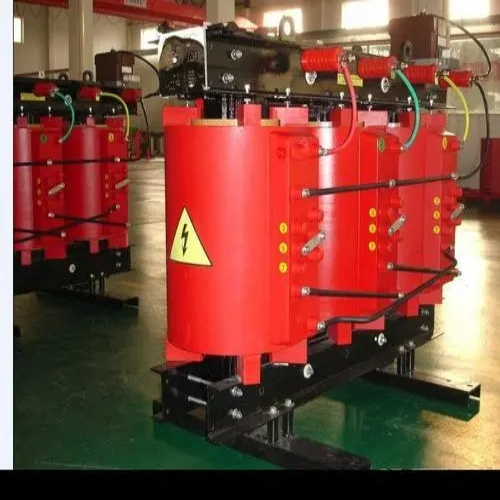

　　干式電力變壓器主要由鐵芯、繞組、絕緣材料、外殼以及冷卻系統等部分組成。這些部分相互協作，共同實現電能的轉換和傳輸。

　　二、鐵芯

　　鐵芯是干式電力變壓器的核心部件，其結構通常采用疊片式或卷鐵芯式。疊片式鐵芯由多片硅鋼片疊壓而成，具有較小的磁阻和較高的磁通量，從而提高變壓器的效率。卷鐵芯式則采用連續卷繞的硅鋼帶制成，具有更好的機械強度和穩定性。鐵芯的表面通常涂有絕緣材料，以防止電能泄漏和短路。

　　三、繞組

　　繞組是干式電力變壓器的另一個關鍵部件，由高壓繞組和低壓繞組組成。高壓繞組通常由絕緣銅線繞制而成，低壓繞組則由絕緣銅箔繞制而成。繞組的設計需考慮其電阻、電感以及絕緣性能。為了減小繞組的電阻和電感，通常采用多層繞組結構，同時確保繞組之間的絕緣性能良好。此外，繞組還需經過嚴格的測試和檢驗，以確保其質量和性能符合要求。

　　四、絕緣材料

　　絕緣材料在干式電力變壓器中起到隔離和保護的作用。常用的絕緣材料包括玻璃纖維布、環氧樹脂等。這些材料具有良好的絕緣性能和耐高溫性能，能夠有效防止電能泄漏和短路。絕緣材料通常被涂覆在繞組和鐵芯表面，形成一層或多層絕緣層。此外，為了進一步提高絕緣性能，還可以在絕緣層之間填充絕緣油或氣體。

　　五、外殼

　　干式電力變壓器的外殼通常采用金屬材料制成，如不銹鋼、鋁合金等。外殼的主要作用是保護變壓器內部元件免受外界環境的損害，如灰塵、潮氣、化學物質等。同時，外殼還能夠起到散熱和隔離的作用。為了增加散熱面積，外殼上通常設有通風口和散熱片。此外，外殼還需具有良好的密封性能，以防止水分和灰塵進入變壓器內部。

　　六、冷卻系統

　　干式電力變壓器的冷卻系統通常采用自然冷卻或強制風冷卻。自然冷卻主要依靠變壓器內部的空氣對流和外殼的散熱片進行散熱。而強制風冷卻則通過安裝風扇等設備，加速變壓器內部的空氣流動，提高散熱效果。冷卻系統的主要作用是將變壓器產生的熱量及時散發出去，確保變壓器在正常工作溫度下運行。同時，冷卻系統還需具備良好的防塵和防水性能，以防止灰塵和水分對變壓器造成損害。

　　七、其他部件

　　除了以上幾個主要部件外，干式電力變壓器還包括一些其他部件，如接線端子、溫度計、壓力釋放裝置等。接線端子用于連接變壓器的輸入和輸出線路，確保電能的正常傳輸。溫度計則用于監測變壓器的溫度，防止過熱引發故障。壓力釋放裝置則能夠在變壓器內部壓力過高時自動釋放壓力，保護變壓器免受損壞。

　　八、總結

　　干式電力變壓器的結構設計復雜而精密，每個部件都發揮著重要的作用。其結構設計和材料選擇直接影響到變壓器的性能、效率和安全性。因此，在制造和使用過程中需嚴格遵守相關標準和規范，確保變壓器的質量和安全性能。同時，隨著科技的進步和市場的發展，干式電力變壓器的結構和性能也將不斷優化和提升。
