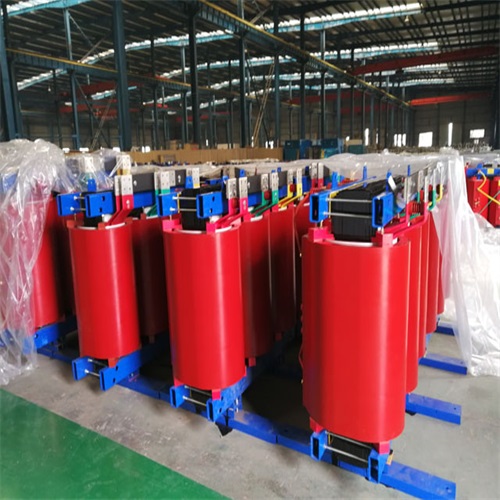

干式變壓器作為一種重要的電力設備，其結構設計和材料選擇對于其性能、安全性和使用壽命具有至關重要的影響。下面將詳細闡述干式變壓器的基本結構，包括其主要組成部分及其功能。

　　一、鐵芯

　　干式變壓器的鐵芯是其核心部件，主要由高品質的硅鋼片制成。硅鋼片具有高導磁性和低電阻率的特性，能夠有效提高變壓器的磁通量，從而增強變壓器的效率。鐵芯通過疊壓和焊接等工藝制成，形成完整的磁路結構。鐵芯的主要作用包括：

　　導磁作用：鐵芯作為變壓器的主磁路，將一次電路的電能轉變?yōu)榇拍埽儆纱拍苻D(zhuǎn)變?yōu)槎坞娐返碾娔堋?/span>

　　機械支撐：鐵芯不僅是磁路的載體，還是變壓器內部其他部件(如繞組、絕緣材料等)的機械支撐骨架。

　　鐵芯的重量在變壓器各部件中占比更大，通常占總重量的60%左右。為了提高散熱效果，鐵芯表面可能會設計有散熱片或氣道，以快速散發運行過程中產生的熱量。

　　二、繞組

　　繞組是干式變壓器的另一個關鍵部件，由導電材料制成的線圈構成，通常分為高壓繞組和低壓繞組兩部分。高壓繞組和低壓繞組之間通過鐵芯相連，形成磁路。繞組的主要作用包括：

　　電能轉換：在電磁感應原理的作用下，繞組實現電能的輸入和輸出。

　　絕緣保護：繞組采用優質的電絕緣材料包覆，以保證繞組的絕緣性能，防止電氣故障的發生。

　　繞組的結構形式可分為層式結構和餅式結構。層式結構適用于低電壓等級的變壓器，而餅式結構則適用于高電壓等級的大型變壓器。繞組的排列方式、絕緣間隙和散熱通道的設計均需根據變壓器的電壓等級和容量進行合理規劃。

　　三、絕緣材料

　　干式變壓器采用干式絕緣材料對繞組和鐵芯進行絕緣處理，這些絕緣材料通常采用無機材料如玻璃纖維、環氧樹脂等。絕緣材料的主要作用包括：

　　電氣絕緣：防止繞組之間、繞組與鐵芯之間以及繞組與外部環境之間發生電氣擊穿。

　　防火保護：提高變壓器的防火性能，確保在火災等極端情況下變壓器能夠保持一定的穩定性和安全性。

　　四、外殼

　　干式變壓器的外殼通常由耐腐蝕、防火的材料制成，如不銹鋼、鋁合金等。外殼的主要作用包括：

　　保護內部元件：防止外部環境中的塵埃、水分等雜質進入變壓器內部，損壞內部元件。

　　散熱隔離：外殼的設計有助于散熱，同時隔離變壓器內部與外部環境的熱交換，保持變壓器內部溫度的穩定。

　　五、冷卻系統

　　干式變壓器通常配備有冷卻系統，以保證變壓器在正常運行過程中溫度不超過規定的限制值。冷卻系統主要包括自然冷卻和強制風冷卻兩種方式：

　　自然冷卻：通過外殼上的散熱片或散熱罩增加散熱面積，利用空氣對流實現散熱。

　　強制風冷卻：配備風扇和散熱器等設備，通過強制通風的方式增強散熱效果。

　　六、其他部件

　　除了上述主要部件外，干式變壓器還可能包括一些其他輔助部件，如緊固件、引線、保護裝置等。這些部件在變壓器的安裝、運行和維護過程中發揮著重要作用。

　　綜上所述，干式變壓器的基本結構包括鐵芯、繞組、絕緣材料、外殼和冷卻系統等主要部件。這些部件相互協作，共同實現變壓器的電能轉換、絕緣保護、散熱隔離等功能。在設計和制造過程中，需要充分考慮變壓器的電壓等級、容量和使用環境等因素，以確保其性能穩定、安全可靠。
