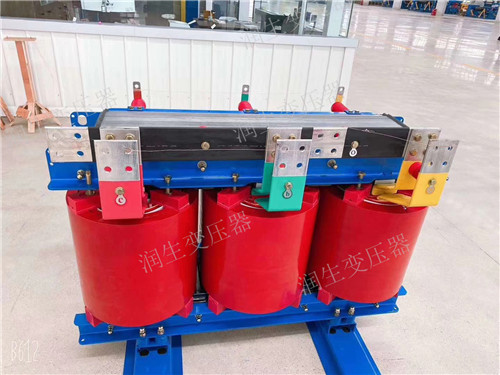

SCB18-5000KVA/10KV/0.4KV干式變壓器適用于石化、電力、輕紡、冶金、機械、建材、煤碳、礦山城建、民航、港口等領域和企業的供電系統，做為額定頻率50HZ，短路容量30~1600KAV,髙壓側額電壓10KV，低壓側額定電流0.4KV降壓之用。

　　SCB18-5000KVA/10KV/0.4KV干式變壓器結構特征

　　1.高壓線圈用優質的聚氨酯漆包圓銅線繞制，低壓線圈用電纜紙包線繞制。層間絕緣應用點膠紙，在線圈干燥過程中在一定溫度時開始熔融，產生黏附功效，隨著溫度的升高又開始干固，使繞阻的鄰近各層可靠地黏合成一個固定模塊，避免線圈繞線位移，從而保證了絕緣結構的安全、可靠。

　　2.鐵心

　　選用晶粒取向的硅鋼片或非晶合金硅鋼片卷制成單相卷鐵芯，能確保磁通流通方向與硅鋼片的晶粒取向一致，使材料的優良特性獲得徹底發揮，空載損耗遠低于規范標準，并且用專門的鐵心干固漆擰緊，更進一步有效降低變壓器噪聲水準。

　　3.應用圓桶型油箱，油箱選用密封式構造，提高運行可靠性，正常運轉免維護。

　　4.其他特性：

　　一只(或兩只)高壓套管，從機蓋引出，套管內藏限流熔斷器。配有一只(或兩只)避雷器，安裝于箱內壁，頂端靠近高壓套管出線端，以銅帶相連接。配一只次級斷路開關，裝到箱里，在箱壁配有箱外操縱桿、負載復位和信號燈。低壓套管在箱壁引出，X2配有接地裝置，單套管髙壓繞近一端根據高壓套管引出，另一端接地。
