干式變壓器的結構主要包括以下幾個部分：

　　鐵心：干式變壓器的鐵心由硅鋼片疊裝而成，這種片狀疊裝方式能夠減小磁阻，提高變壓器的磁通密度。鐵心一般采用心式結構，即原、副邊只有一組線圈。有些干式變壓器為了提高冷卻效果，采用殼式結構，即原、副邊都有兩組線圈。

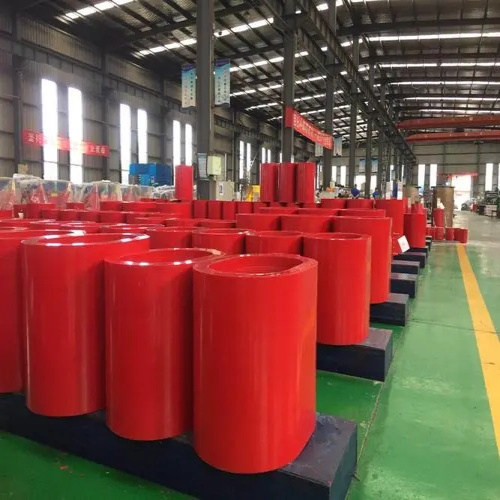

　　繞組：繞組是干式變壓器的電路部分，由銅或鋁導線繞制成多層線圈組成。原、副邊線圈采用高純度銅或鋁線繞制而成，一般采用絕緣層和保護層進行保護。根據需要，繞組可以制成單層或多層形式，以適應不同的電壓和電流要求。

　　絕緣材料：干式變壓器采用多種絕緣材料來確保電氣性能和安全性能。主要的絕緣材料包括酚醛樹脂、聚酯、硅橡膠等，這些材料具有良好的耐熱性、電氣性能和機械性能。

　　散熱裝置：干式變壓器通常采用自然空氣冷卻方式進行散熱。散熱裝置包括散熱器、風扇等，能夠將變壓器運行產生的熱量及時散發出去，保證變壓器在正常溫度下運行。

　　其他部分：干式變壓器還包括一些輔助部件，如防爆裝置、溫度傳感器、控制器等。這些輔助部件能夠提高變壓器的安全性能和監測性能。

　　干式變壓器的結構圖解通常包括各個部件的詳細示意圖和尺寸標注。通過結構圖解，可以直觀地了解干式變壓器的結構和工作原理，便于安裝和維護。在實際應用中，根據不同的需求和型號，干式變壓器的結構會有所不同，但基本原理和部件組成類似。

　　對于不同的干式變壓器型號和應用場景，其結構也會有所不同。例如，有些干式變壓器為了適應特殊的環境條件，會在結構上做出相應的調整，如增加防護外殼、加強散熱效果等。因此，在選擇和使用干式變壓器時，需要根據實際需求和具體的應用場景來選擇合適的型號和結構形式。

　　總的來說，干式變壓器是一種高效、安全的電力設備，其結構緊湊、維護方便的特點使其廣泛應用于各種領域。通過了解干式變壓器的結構和工作原理，可以更好地理解其性能和應用范圍，為實際應用提供更好的選擇和解決方案。
