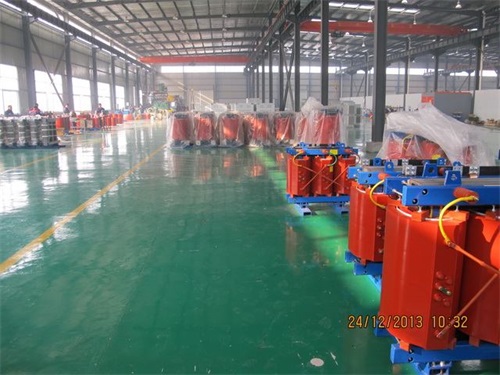

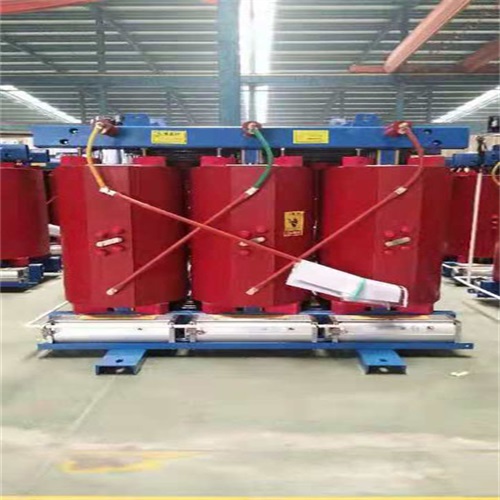

SCB14干式變壓器電壓調試全流程指南

　　SCB14干式變壓器電壓調試是確保其安全、穩定運行的關鍵環節，調試不當可能導致電壓異常、設備損壞甚至安全事故。以下從調試前準備、調試步驟、調試后檢查及注意事項等方面進行詳細說明。

　　一、調試前準備

　　資料審查

　　仔細核對SCB14干式變壓器的技術參數，包括額定電壓、額定容量、變比等，確保與設計圖紙和實際需求一致。例如，若變壓器額定高壓側電壓為10kV，低壓側為0.4kV，需確認現場供電系統與負載設備電壓匹配。

　　檢查變壓器的出廠試驗報告、合格證等文件，確認設備質量合格。

　　工具與設備準備

　　準備必要的調試工具，如萬用表、電壓表、電流表、相位表等，確保工具精度符合要求并經過校準。

　　配備安全防護用品，如絕緣手套、絕緣靴、安全帽等，保障調試人員安全。

　　現場環境檢查

　　確保變壓器安裝位置符合要求，周圍無雜物、易燃物，通風良好。

　　檢查接地系統是否可靠，接地電阻應符合規定(一般不大于4Ω)。

　　確認高壓側和低壓側的連接線路正確無誤，接線端子緊固。

　　二、調試步驟

　　空載調試

　　高壓側送電：在確保低壓側開路的情況下，逐步向高壓側施加額定電壓。例如，對于10kV高壓側，先施加較低電壓(如5kV)，觀察變壓器運行情況。

　　電壓測量：使用電壓表測量高壓側和低壓側的電壓，記錄數據。檢查低壓側空載電壓是否在合理范圍內(一般偏差不超過±5%)。

　　聲音與溫度檢查：傾聽變壓器運行聲音，應無異常噪聲(如嗡嗡聲均勻、無雜音)。使用紅外測溫儀測量變壓器表面溫度，空載運行時溫度應無明顯異常升高。

　　調整分接開關(如有需要)：若低壓側空載電壓偏差較大，可通過調整分接開關來改變變比。SCB14干式變壓器通常有±5%或±2×2.5%的分接檔位。例如，若低壓側電壓偏低，可將分接開關調至+5%檔位。調整后需重新進行空載調試，確認電壓符合要求。

　　負載調試

　　逐步加載：在空載調試正常后，逐步接入負載。先接入小負載，觀察變壓器運行情況，記錄電壓、電流數據。

　　滿載測試：逐漸增加負載至額定容量，檢查變壓器在滿載運行時的電壓穩定性。低壓側電壓波動應在允許范圍內(一般不超過±7%)。

　　溫升測試：持續運行一段時間(如2 - 4小時)，使用紅外測溫儀測量變壓器各部位溫度，確保溫升符合設計要求(如H級絕緣繞組溫升不超過125K)。

　　三相平衡檢查：使用相位表檢查三相電壓和電流是否平衡，三相不平衡度應不超過2%。

　　三、調試后檢查

　　數據記錄與分析

　　整理調試過程中記錄的電壓、電流、溫度等數據，與變壓器技術參數和設計要求進行對比分析。例如，若低壓側滿載電壓低于額定值較多，需進一步檢查負載情況或變壓器變比設置。

　　設備狀態檢查

　　檢查變壓器外觀有無異常，如是否有放電痕跡、異味等。

　　檢查連接部位是否松動，特別是高壓側和低壓側的接線端子。

　　保護裝置測試

　　對變壓器的保護裝置(如過流保護、過壓保護、欠壓保護等)進行測試，確保保護裝置動作可靠。例如，模擬過流情況，檢查保護裝置是否能及時切斷電源。

　　四、注意事項

　　安全

　　調試過程中，嚴格遵守電氣安全操作規程，操作人員必須具備相應的資質和經驗。

　　在高壓側操作時，必須使用絕緣工具，并設置專人監護。

　　環境影響

　　避免在惡劣天氣(如雷雨、大風)下進行調試，防止外界因素干擾調試結果或引發安全事故。

　　記錄與報告

　　詳細記錄調試過程中的各項數據和操作情況，形成調試報告。調試報告應包括調試時間、調試人員、調試結果、存在的問題及處理措施等內容，為后續的維護和管理提供依據。
