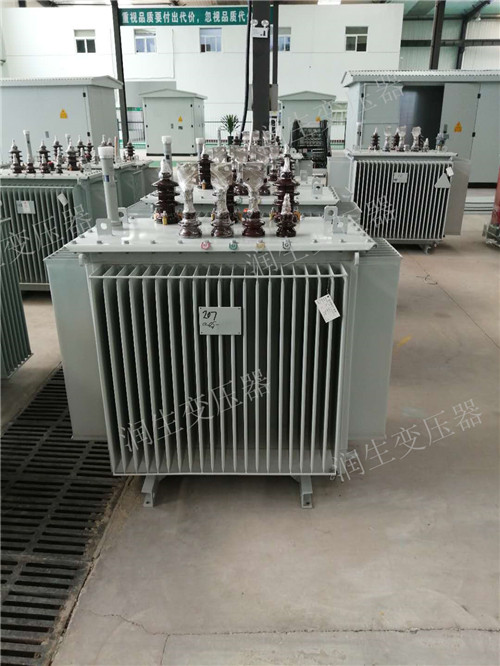

油浸式變壓器具備散熱好、消耗低、容量大、價錢低等特性。目前，電網中運轉的電力變壓器多數為油浸式變壓器。本文重點分析油浸式變壓器的構造。

　　鐵心和繞阻組成三相油浸式變壓器的重要組成部分。此外，也有油箱、儲油柜、套管、呼吸器、散熱器、分接開關、氣體繼電器、溫度表、凈油器等。

　　鐵芯

　　鐵心在變壓器中有哪些作用?

　　鐵心是變壓器的重要磁路，其主要作用是導磁。這將初級電源的電能轉化為磁能，并從磁能轉化為次級電源的電能。

　　變壓器里的鐵心一般采用硅鋼片疊層成的，硅鋼片相互間的絕緣。硅鋼片主要影響變壓器的空載損耗。

　　按繞阻在鐵心里的排列方式：有鐵心式和鐵殼式兩種。鐵心柱、高低壓繞組、鐵軛三部分組成變壓器的合閉磁路。

　　通頓的鐵心選用冷扎取向硅鋼片，有80、85、90、100、110等等級的硅鋼片。級別越低，空載損耗越小，變壓器特性越好，鐵心構造越好。大空間變壓器的鐵心內設有冷卻油道，以達到較好的制冷效果。

　　變壓器繞阻

　　繞阻組成變壓器的電路，分成初級繞組和次級繞組兩種。初級繞組接電源，次級繞組接負荷。通頓變壓器繞阻由用高韌性絕緣紙包裹的銅線或鋁線制成。

　　三相變壓器各相的一、二繞阻制成圓柱型，套在同一個鐵心柱上。這類擺放是由于低壓繞組更容易使鐵心絕緣。低壓繞組與鐵芯之間及其高壓繞組與低壓繞組之間采用絕緣材料制成的套管開展可靠絕緣。為了方便排熱，在高低繞阻之間留有一定間隙做為油道，使變壓器油可以流動。

　　變壓器油箱

　　1、什么叫變壓器油箱?

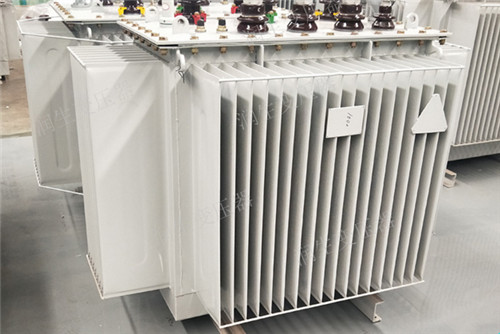

　　變壓器油箱是變壓器外殼。油箱內放滿變壓器油，鐵心和繞阻安裝在其中。針對容積較大的變壓器，通頓將于變壓器油箱外加裝散熱器。通頓變壓器油箱具備密封性好、抗腐蝕的特征，油箱不會滲油。

　　2、變壓器油

　　通頓使用的變壓器油主要有兩種：一種是具有較強絕緣性能的礦物油。礦物油有25號和45號兩種，電熱性能優良，價格便宜;

　　另一種是環保植物油，具備閃點高、電性能好、能再生、可生物降解等特點，但價格貴，是礦物油的3-4倍。

　　您可以選擇適合您需要的變壓器油。

　　3、變壓器油是干什么用的?

　　變壓器油是絕緣的。變壓器油的絕緣性能優于氣體。繞阻滲入油里可提升各處絕緣性能，并避免和空氣觸碰，避免繞阻返潮;

　　另一方面是排熱功效，運用油的對流，將鐵心和繞阻產生的熱量根據變壓器油箱壁和導熱管往外釋放。

　　儲油柜(油枕)

　　變壓器儲油柜看起來像一個圓柱型的枕芯，因此又叫油枕。它水平放置在油箱上邊，并通過管道與變壓器油箱相接。儲油柜的容量一般為油箱體積的10%上下。

　　當變壓器油受熱膨脹時，變壓器油從油箱流入儲油柜;當變壓器油冷收縮時，變壓器油從儲油柜補充到油箱中。儲油柜有兩個作用：一是當變壓器油的體積隨著油溫的變化而膨脹或收縮時，油枕起到儲油和補油的作用，確保油箱充滿油，使鐵心和繞阻徹底滲入油中;其次，變壓器油只與油枕內的空氣觸碰，能夠減少油位和空氣的接觸面，降低變壓器油返潮氧化的機遇。
