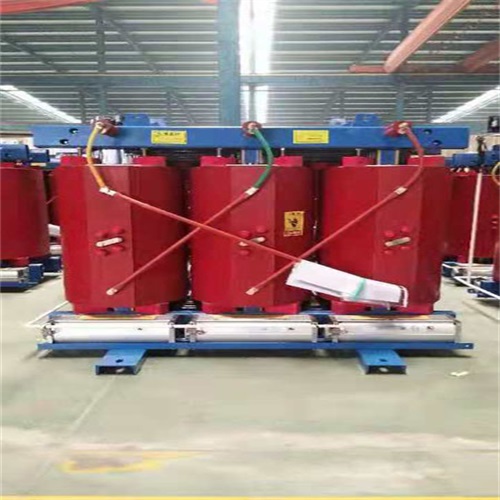

變壓器可以用吊車立即甩進變壓器房間內,或者用枕木架設臨時性路軌,用三步搭、吊鏈吊至臨時性軌道中,隨后用吊鏈拉進房間內適宜部位。變壓器需要注意其位置和距墻規格與工程圖紙相符合,誤差范圍為±25mm,工程圖紙無標明時,橫著距墻應不小于800mm,距門應不小于1000mm。變壓器裝配平臺安裝:雙杠柱上設置變壓器,二桿須根開為2m?;A埋深2m。配電設備變壓器裝配平臺用兩個或四條糟鋼固定在兩電線桿上,裝配平臺距地面相對高度不少于2.5m,裝配平臺的表面傾斜度不得超過1/100。腰欄應使用孔徑不低于4mm的鐵絲盤繞幾圈之上,盤繞應緊牢,腰欄距帶電部分不得少于0.2m。與此同時變壓器髙壓柱頂改裝防塵套,變壓器懸架警示牌。
跌落式熔斷器安裝
變壓器高、低電壓側可分別安置斷路器。髙壓側斷路器底部對地面的相對高度不少于4.5m,各相斷路器的垂直距離不宜小于0.5m,為了方便操作控制熔斷器燒毀后熔絲管能順利的墜落出來,跌落式熔斷器的中心線應當與垂線成15°~30°傾斜角。低電壓側斷路器底部對地面的安全距離不少于5m,各相斷路器的垂直距離不得少于0.2m。跌落式熔斷器熔斷器的挑選按“確保配電設備變壓器內部結構或高、低電壓出線套管產生短路故障時快速融斷”的基本原則來挑選,熔斷器的燒毀時長小于等于0.1s。按技術規范要求:容積在100kVA以下的者,髙壓側熔斷器額定電壓按變壓器容積額定電壓的2~3倍挑選;容積在100kVA以上者,髙壓側熔斷器額定電壓按變壓器容積額定電壓的1.5~2倍選用。變壓器低電壓側熔斷器按低電壓側額定電壓挑選。
高壓避雷器安裝
采用無空隙生成絕緣層外衣金屬氧化物避雷器。高壓避雷器應安置在斷路器與變壓器中間,并盡可能接近變壓器。此外,為了避免反轉換波和低電壓側雷電波侵入,在底壓側也應當安置低電壓高壓避雷器。為防止閃電電流在接地線電阻里的壓力降與氧化鋅避雷器的電流值累加在一起,作用于變壓器絕緣層上,應先高壓避雷器的接地端、變壓器外殼及底壓側中性線用橫截面不低于25mm2的多芯電纜銅線塑料線連接在一起,再和接地系統引發布相互連接。
接地系統
對10kV配電設備變壓器:容積在100kVA下列,其接地線電阻不得大于10Ω;容積在100kVA之上,其接地線電阻不得大于4Ω。接地系統工程施工結束應做絕緣電阻測試,后方可回填。與此同時,變壓器機殼優良接地裝置,機殼接地裝置運用地腳螺栓扭緊,不能用電焊焊接立即焊牢,便于維修。接地系統的地下結構由水平接地體和垂直接地體構成,水平接地體選用6根長度6m的40×4mm的鍍鋅扁鋼,垂直接地體則采用了10-6根長度2m的L50×50×5mm的角鐵分別向水平接地體電焊焊接。水平接地體在土中鋪設高為0.6~0.8m,垂直接地體則在水平接地體前提下打進地里的。接地裝置引發布選用40×4mm鍍鋅扁鋼,為了能檢驗方便和用電量,針對柱上式安裝變壓器,引發布節點應建在變壓器里頭的糟鋼部位。
變臺引落線
新創建和更新改造的變臺的引落線均應使用多芯絕緣電纜,其橫截面應按照變壓器的短路容量挑選,但髙壓側引落線電纜銅線不宜小于16mm2,銅包鋁線不宜小于25mm2,避免應用單根輸電線及不過關輸電線。與此同時應注意引落線對周邊建筑物間距。
