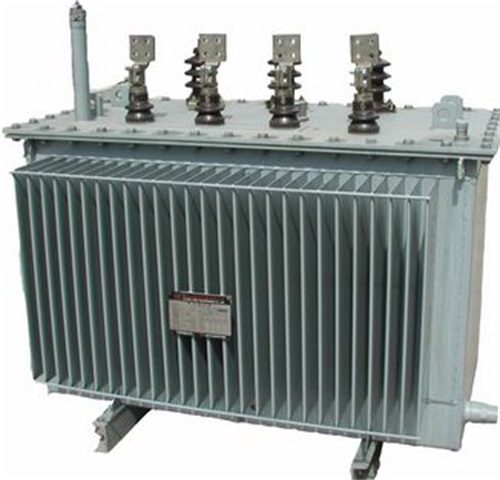

油浸式變壓器是電力系統中廣泛應用的一種重要設備，其型號和詳細參數對于設備的選型、運行和維護具有重要意義。以下將詳細介紹油浸式變壓器的型號及詳細參數。
一、油浸式變壓器型號概述
油浸式變壓器按照不同的分類標準，可分為多種型號。常見的分類方式包括按相數分類(如單相變壓器和三相變壓器)、按繞組形式分類(如雙繞組變壓器、三繞組變壓器和自耦變壓器等)、按冷卻方式分類(如自然油循環冷卻、強迫油循環冷卻等)，以及按用途、電壓等級、絕緣結構等多種分類方式。
在型號表示上，油浸式變壓器的型號通常由前綴、額定容量、額定電壓、冷卻方式等部分組成。例如，一個型號為S11-M-315kVA/10kV/AN的油浸式變壓器，其中“S”表示三相變壓器，“11”表示性能水平，“M”表示全密封結構，“315kVA”表示額定容量為315千伏安，“10kV”表示額定電壓為10千伏，“AN”表示自然油循環自冷。
二、油浸式變壓器詳細參數
1. 額定容量(kVA)
額定容量是指變壓器在額定電壓和額定電流下，能夠連續輸出的視在功率。它是選擇變壓器的重要依據之一。油浸式變壓器的額定容量范圍較廣，從小型的幾十千伏安到大型的上萬千伏安不等。例如，S9-M系列油浸式變壓器的額定容量范圍為50kVA至2500kVA，而S11-M系列油浸式變壓器的額定容量范圍為30kVA至2500kVA。
2. 額定電壓(kV)
額定電壓是指變壓器長時間工作時所能承受的工作電壓。油浸式變壓器的額定電壓通常根據電力系統的電壓等級來確定。例如，S9-M系列油浸式變壓器的額定電壓范圍為10kV至35kV，而S11-M系列油浸式變壓器的額定電壓包括6kV、10kV和35kV等多種規格。
3. 額定電流(A)
額定電流是指在額定電壓下，變壓器可以長期通過的電流值。它可以通過額定容量和額定電壓計算得出。對于油浸式變壓器來說，額定電流的大小直接關系到其運行的安全性和穩定性。
4. 短路阻抗(%)
短路阻抗是變壓器一、二次繞組之間，當二次繞組短路，一次繞組施加電壓而使其電流達到額定值時，一次繞組所施加的電壓與額定電壓之比的百分數。短路阻抗是衡量變壓器抗短路能力的重要參數之一。油浸式變壓器的短路阻抗一般在4%至5%之間。
5. 冷卻方式

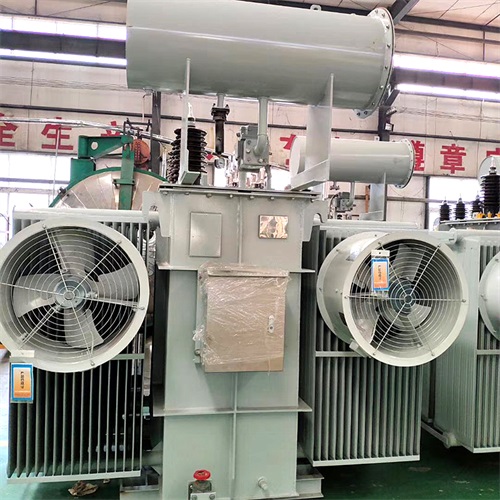

冷卻方式是影響變壓器散熱效果和運行溫度的重要因素。油浸式變壓器的冷卻方式主要有自然油循環冷卻、強迫油循環冷卻等。其中，自然油循環冷卻方式適用于小型和中型變壓器，具有結構簡單、維護方便等優點;而強迫油循環冷卻方式則適用于大型和特大型變壓器，具有散熱效果好、溫升低等優點。
6. 其他參數
除了上述主要參數外，油浸式變壓器還可能包括絕緣等級、聯結組別、溫升等其他參數。絕緣等級表示變壓器內部絕緣材料的耐熱等級，決定了變壓器在不同環境溫度下的工作能力。聯結組別表示變壓器一、二次側線電壓的相位關系，對并聯運行的變壓器有重要意義。溫升則是變壓器在額定負載和冷卻條件下，繞組和鐵心的溫度與周圍環境溫度的差值。
三、總結
油浸式變壓器作為電力系統中不可或缺的重要設備，其型號和詳細參數對于設備的選型、運行和維護具有重要意義。在選擇油浸式變壓器時，需要根據電力系統的實際需求來確定合適的型號和參數。同時，在使用過程中還需要加強對變壓器的監測和維護工作，以確保其安全、穩定運行。
