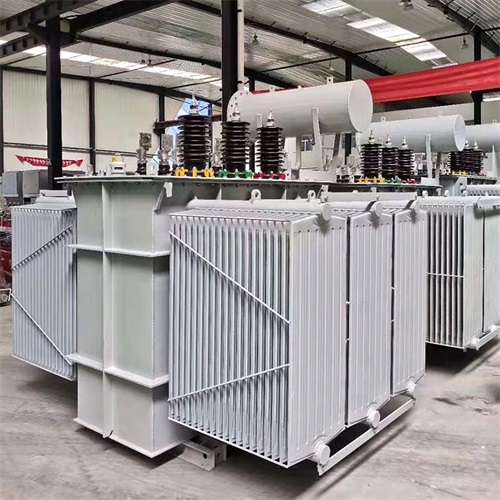

油浸式電力變壓器的尺寸因其容量、型號、設計等因素而異。以下是一些常見的油浸式電力變壓器尺寸及其對應的容量范圍：
| 容量(KVA) | 外型尺寸(長×寬×高，mm) | 軌距 |
|---|---|---|
| 30 | 980×660×1020 | 400×400 |
| 50 | 1100×710×1100 | 400×450 |
| 63 | 1130×685×1160 | 400×450 |
| 80 | 1090×710×1100 | 400×550 |
| 100 | 1100×730×1230 | 400×550 |
| 125 | 1240×750×1250 | 550×550 |
| 160 | 1190×790×1150 | 550×550 |
| 200 | 1250×830×1200 | 550×650 |
| 250 | 1320×865×1280 | 550×650 |
| 315 | 1350×900×1380（臺子長:1.0米,寬1.0米單個） | 550×750（550為兩根槽鋼之間橫向距離,750為槽鋼縱向長度） |
| 400 | 1450×970×1350 | - |
| 500 | 1505×1005×1450（臺子長:1.2米,寬1.2米單個） | 660×750 |
| 630 | 1675×1095×1515（臺子長:1.2米,寬1.2米單個） | 660×850 |
| 800 | 1755×1145×1560（臺子長:1.2米,寬1.2米單個） | 20×850（軌距為820,或是660） |
| 1000 | 1865×1295×1650 | 820×850 |
| 1250 | 1865×1295×1650 | 820×850 |
這些尺寸僅供參考，實際油浸式電力變壓器的尺寸可能會因制造商、設計標準、材料選擇等因素而有所不同。在訂購或安裝油浸式電力變壓器時，請務必參考制造商提供的具體尺寸和規格。
此外，油浸式電力變壓器的尺寸還受到其結構形式的影響。例如，非封閉型油浸式變壓器在工礦企業、農業和民用建筑中廣泛使用，其尺寸可能因具體應用場景的需求而有所調整。因此，在選擇和使用油浸式電力變壓器時，除了考慮尺寸因素外，還需要綜合考慮其性能、可靠性、安全性以及經濟性等多個方面。
