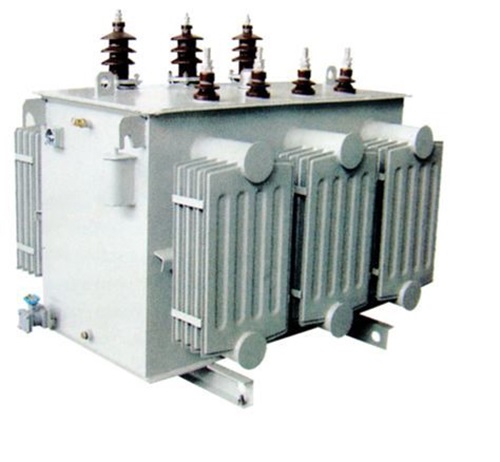

S11-800KVA油浸式變壓器鐵心為多級階梯形，三接縫或五接縫，空損低、噪音小:卷鐵心用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低;S11-800KVA油浸式變壓器鐵，心采用美國聯信公司生產的材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。

　　S11-800KVA油浸式變壓器主要功能和特點

　　1、鐵心：卷鐵心配電變壓器的鐵心采用厚度為0.30mm或0.27mm的冷軋取向硅鋼片，采用階梯型卷鐵心無接縫結構，在鐵心卷繞機上卷制而成，先繞制2個小框型鐵心，再在2個小框型鐵心外面卷制一個大框組成一個三相卷鐵心，卷制完成后，再裝入鐵心退火爐，經真空和

　　充氮退火，其鐵心性能能得到充分的恢復，因而，本系列變壓器空載損耗非常低，比S9系列10KV級配電變壓器的空載損耗平均降低30%，是一種更的低損耗配電變壓器。

　　2、線圈：卷鐵心變壓器的線圈繞制需要使用專用繞線機，在鐵心上直接繞制完成，高低壓線圈同時繞制，并且不需采用繞線模。

　　3、組裝：組裝時，不再需要拆卸鐵心上鐵軛，可防止鐵心損耗在組裝過程中的增大現象。

　　4、油箱：卷心配電變壓器的油箱全部采用波紋片全密封型式。

　　S11-800KVA油浸式變壓器的空載損耗和負載損耗等性能數據與S11-M.R系列10KV卷鐵心配電變壓器的性能數據完全一致，僅在鐵心加工工藝上采用傳統的迭片式結構，并具有線圈直流電阻比卷鐵心變壓器更適合于配對平衡的優點。

　　產品簡介：

　　1.變壓器鐵芯采用進口優質冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵芯進行綁扎，保證鐵芯的緊實度，降低噪聲。

　　2.高低壓繞組用無氧銅繞制，低壓繞組500KVA及以下采用雙層圓筒式結構。630KVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。

　　3.變壓器連接組采用Dyn11，減少諧波對電網的影響，改善供電質量。

　　4.變壓器為全密封結構，延長使用壽命，免吊芯，免維修。

　　5.實測噪聲值低于標準。

　　S11-800KVA油浸式變壓器經正常運輸后，不需要吊芯檢查，即可安裝有關的零部件，進行驗收項目實驗，合格后即可投入運行。

　　使用條件：

　　1.環境溫度：+40°C

　　2.環境溫度：-25°C

　　3.海拔高度：小于1000m

　　4.月平均相對濕度：90%(20°C)

　　5.安裝地點：安裝在沒有火災危險、嚴重污穢、化學腐蝕及劇烈震動的場所，戶內或戶外。

　　執行標準：

　　GB 1094 電力變壓器

　　GB/T 15164 油浸式電力變壓器負載導測

　　GB/T 6451 三相油浸式電力變壓器技術參數和要求

　　GB 2536 變壓器油

　　GB 311.1 高壓輸變電設備的絕緣配合

　　JB/T 501 電力變壓器實驗導冊

　　GB 10237 電力變壓器絕緣水平和絕緣實驗外絕緣的空氣間隙

　　DL/T 572 變壓器運行規程
