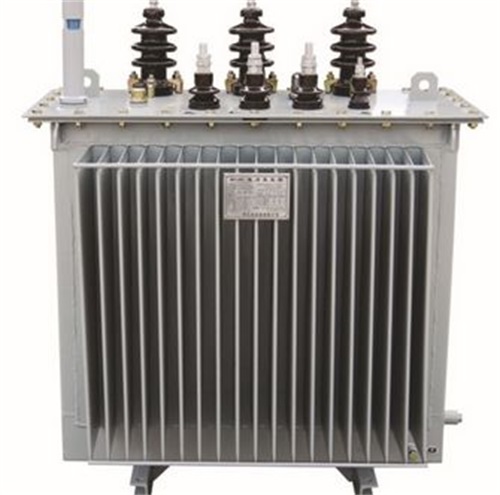

S11-500KVA/10KV/0.4KV油浸式變壓器儲油柜的型式有普通式、隔膜式、膠囊式和波紋式等。對各種型式的儲油柜，都必須 注意安裝時的排氣操作，通過排氣、吸氣使儲油柜滿足正常的油呼吸作用需要。如果不排 凈儲油柜內的氣體，變壓器運行時油溫升高，體積膨脹沒有空間，這樣變壓器內部產生壓 力，會使壓力釋放閥動作;另外，儲油柜內存空氣與油接觸，會加速油的老化，氣體溶于油 中影響色譜和局部放電。所謂排氣，是指要把隔膜以下油面以上空氣或膠囊外柜壁內的 空氣排凈。針對不同結構的儲油柜，有不同的排氣方法。

　　對于隔膜式儲油柜，注油調整油 位時，要打開隔膜上的放氣塞，有油溢出后再把放氣塞擰緊。對于膠囊式儲油柜，可以采 取注油排氣法或充氣排氣法進行排氣。所謂注油排氣法，就是注油時打開儲油柜上部的 放氣塞，直至有油溢出時擰緊放氣塞，再將油面調整到規定高度，膠囊自然展開，即完成排 氣。所謂充氣排氣法，即先向儲油柜內充人部分變壓器油，然后從吸濕器接口處向儲油柜 膠囊內充氣，打開儲油柜上部的放氣塞，直至有油溢出時擰緊放氣塞(氣源用氮氣瓶或氧 氣瓶的壓力氣體或空壓機)。

　　油浸式變壓器有輸入端和輸出端，油浸式變壓器輸入功率就是輸入端即原線圈的電壓與電流的實際乘積，輸出功率就是油浸式變壓器實際連接到負載后輸出端即副線圈的電壓與輸出電流的乘積。理想油浸式變壓器，由于不考慮油浸式變壓器的損耗，所以原線圈的輸入功率等于副線圈的輸出功率。而實際上兩者會有一些差別，輸入功率一般都要大于輸出功率，原因是實際電子元器件不是理想元器件，都會存有一定能量損耗，油浸式變壓器的功率損失大都在漏磁上，也有部分是因為線圈的電阻引起的。

　　由于油浸式變壓器輸出功率與所帶負載有關所以實際功率不是確定值，副線圈的輸出功率就是所有接在副線圈的用電器的功率總和。在理想油浸式變壓器中,原線圈的輸入功率由副線圈的輸出功率決定，當考慮到實際油浸式變壓器的損耗時，原線圈的輸入功率等于副線圈的輸出功率加上油浸式變壓器的損耗。

　　注意:充氣壓力和時間要控制合適，不能充壞膠囊，油位蒿度調整合適后即完成排氣。對于波紋式儲油柜，注油時要打開儲油柜下部的排氣閥門，直至排凈內部空氣出油時，關閉排氣閥門即可。 油位表對隔膜式、膠囊式儲油柜的油位表，現場一定要打開手孔，重新檢查安裝的浮子和連桿經運輸后的狀態或重新安裝浮子和連桿，必須注意確保連桿、浮子安裝合理可靠，指針 指示靈活準確，注油過程中要注意觀察，應反復幾次注放油驗證油位表工作正常才行。
