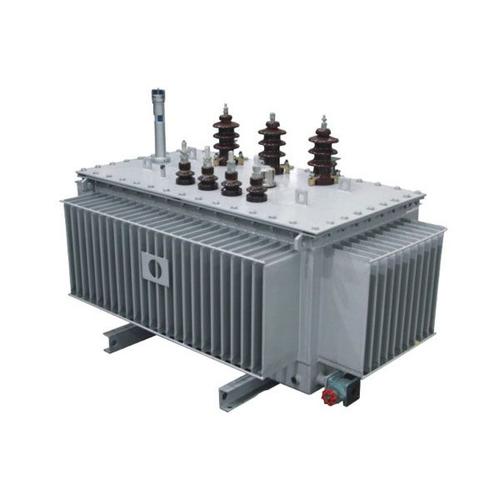

S13-1250KVA油浸式變壓器是一種結構更合理、性能更優良的新型高性能變壓器，其立體卷鐵芯由于其三個芯柱是等邊三角形的立體排列，其磁路中無空氣隙，卷繞更緊密，三個磁路長度一致，且都短，鐵芯芯柱的橫截面積更接近于圓形，因此性能進一步提高，損耗降低，噪聲降低，三項平衡，減少三次諧波分量，該產品更適用于城鄉、工礦企業電網改造，更適用于組合式變壓器和預裝式變電站用變壓器。

　　特征描述

　　S13-1250KVA油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。

　　鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸的顛震。

　　線圈和鐵心采用真空干燥，油浸式變壓器油采用真空濾油和注油的工藝，使油浸式變壓器內部的潮氣降至低。

　　油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了油浸式變壓器的高度。

　　由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。

　　根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。

　　S13-1250KVA油浸式變壓器及全密封變壓器具有損耗低、噪音低、抗短路能力強和運行可靠性高的特點，是一種新型節能產品。S13-1250KVA油浸式變壓器具有外形清潔美觀，技術性能優越。S11系列高效節能變壓器比S9系列變壓器空載損耗降低了30%，空載電流下降70—85%，平均溫升降低10K，產品運行噪音平均降低2—4分貝。運行更加經濟、可靠。

　　1.使用條件

　　1.1海拔高度<1000m

　　1.2環境溫度：+40℃-25℃

　　1.3空氣相對溫度《90%(+25℃)

　　1.4裝置種類：戶外式

　　1.5安裝場所：無腐蝕性氣體，無明顯污垢的環境

　　2.執行標準

　　2.1GB1094.1—2—1996《電力變壓器》

　　2.2 GB1094.3.5—2003《電力變壓器》

　　2.3GB/T6451—1999《三相油浸式電力變壓器技參數和要求》

　　3.S13-1250KVA油浸式變壓器結構特點

　　3.1鐵心采用多級型45°全斜三級接縫疊積方式。

　　3.2產品表面經去銹、去油、磷化處理后噴涂底漆、面漆，可以滿足治金、石化系統及潮濕污穢地區的特殊使用要求。

　　3.3油箱采用波級式，或膨縮式。取消了儲油柜，箱蓋與箱沿完全焊死或用螺栓緊固，廷長了變壓器油的使用壽命。

　　3.4器身采用縱橫向新型定位結構，使器身在長途運輸過程中不產生位移，同時所有緊固件加裝扣緊螺母，確保產品在長途運輸過程中緊固件不松動，滿足了現場不吊芯的要求。

　　3.5采用全密封油箱、多功能油位計，壓力釋放閥、信號溫度計、氣體繼電器等防爆于一體的精選組件，確保變壓器安全運行。該產品外形美觀，體積小，能減少實地安裝面積，是用戶理想的免維護優質產品。
