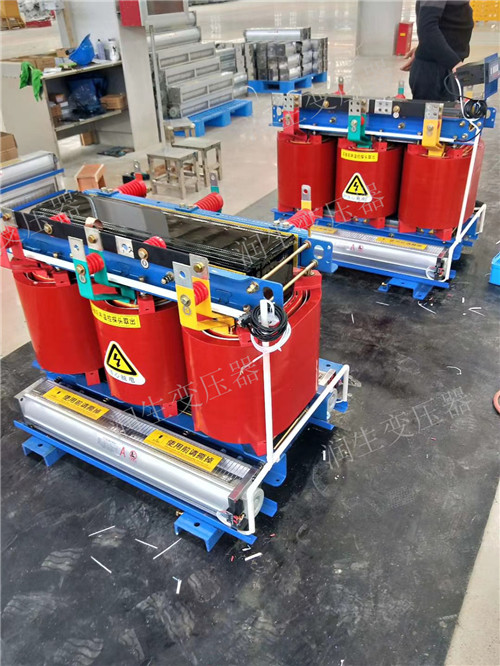

干式變壓器是一種重要的電氣設備，同時又是一種重要的用電器。干式變壓器是我們生產和生活中比較重要的一種用電器，是我們生產與生活當中助手。干式變壓器的重要的構成和有關的部件有哪些呢?大家廠家的小編為大家細膩介紹一下：

　　主要部件是繞阻和鐵芯：

　　1)鐵芯材料鐵芯是干式變壓器磁路的核心，鐵芯分成鐵心柱和鐵軛，鐵心柱上套服繞阻，鐵軛的作用是使磁路關閉。為減少鐵芯里的磁滯損耗和渦流損耗，提升鐵芯導磁能力，鐵芯選用含硅量約為5%，厚度0.35mm或0.5mm，雙面涂絕緣漆或氧化處理的硅鋼片疊裝成的。

　　2)鐵芯構造鐵芯分成心式結構與殼式結構。

　　(1)心式干式變壓器：心式干式變壓器的原、副繞組套服在鐵芯的兩大鐵心柱上，如圖所示。結構緊湊，電力干式變壓器均采用心式構造。

　　(2)殼式干式變壓器：殼式干式變壓器的鐵芯包圍繞阻的上下和側邊。制造繁雜，小型干試干式變壓器多采用。

　　2、繞阻(線圈)：繞阻是干式變壓器的電路部分，用絕緣銅線或鋁線繞制而成。繞阻的作用是電流的載體，產生磁通和感應電動勢。高壓繞組：工作電壓強的繞阻;低壓繞組：工作電壓低的繞阻。繞阻有同舟式和相疊式。同舟式繞阻：高低壓繞組在同一芯柱上同芯排序，低壓繞組在里，高壓繞組在外，便于與鐵心絕緣，構造較簡單。(常采用)見下圖。相疊式繞阻：高低壓繞組分為若干部分形近餅狀的線圈，沿芯柱高度交疊套服在芯柱上。同舟式繞阻1-高壓繞組2-低壓繞組3、配件電力干式變壓器的附件有油箱、油枕、分接開關、安全氣道、絕緣管等。其作用是確保干式變壓器的安全和可靠運作。

　　(1)油箱：1-油箱;2-儲油柜;3-氣體繼電器;4-安全氣道即油浸式干式變壓器外殼，用以排熱，保護器身(干式變壓器的器身放到油箱內)，箱中有用于絕緣的干式變壓器油。

　　(2)儲油柜(油枕)：裝到油箱上，使油箱內部和外界阻隔。

　　(3)安全氣道(防爆管)：裝到油箱頂蓋上，維護設備，避免出現異常時毀壞油箱。當干式變壓器出現故障而產生大量氣體時，油箱里的壓強增大，氣體和油將打破防爆膜往外噴出，防止油箱爆裂。

　　(4)氣體繼電器(瓦斯繼電器)：裝到干式變壓器的油箱和儲油柜間的管道內，關鍵保護設備。內部有一個含有水銀開關的浮筒和一塊能帶動水銀開關的隔板。當干式變壓器出現故障，產生氣體聚在氣體繼電器上端，油位降低，浮筒下沉，接通水銀開關而發信號;當干式變壓器發生嚴重故障，油流打破隔板，隔板偏移時推動一套組織使另一水銀開關接通，發信號并跳閘。

　　(5)分接開關：在供電系統，為了使干式變壓器的電壓保持在允許轉變的范圍內，干式變壓器的原邊繞阻匝數規定在一定范圍內調整，因此原繞阻一般備有抽頭，稱為分接頭。運用開關與不同接頭連接，可改變原繞組的匝數，達到調整電壓的目的。分接開關分成有載調壓分接開關和無載調壓分接開關。

　　(6)絕緣管：裝到干式變壓器的油箱蓋上作用是把線圈導線端頭從油箱中引出，并使導線與油箱絕緣。電壓小于1KV選用瓷制絕緣管，電壓在10-35KV選用打氣或充油套管，電壓高過110KV選用電容式套管。

　　(7)干式變壓器油：規定：強的物質強度和低黏度，強的發火點和低凝點，不含酸、堿、灰塵水份等雜質。功效：加強絕緣和排熱。

　　(8)測溫裝置：檢測干式變壓器的油位溫度。小型油浸式干式變壓器用水銀體溫計，較大的干式變壓器用壓力式溫度計。
