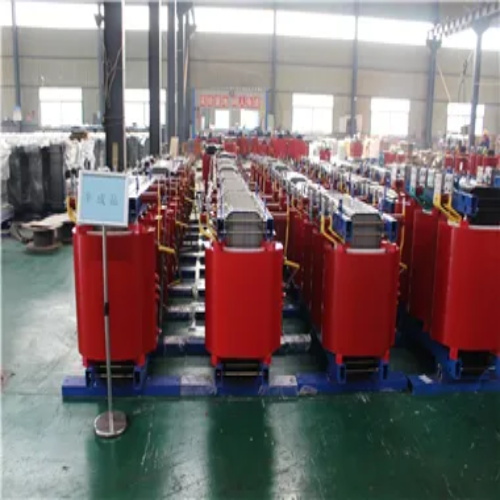

SCB18干式變壓器冷卻方式詳解

　　SCB18干式變壓器作為新一代高效節能產品(一級能效)，其冷卻方式設計在繼承傳統干變優勢的基礎上，通過技術創新進一步提升了散熱效率和運行可靠性。以下是其冷卻方式的核心要點：

　　一、SCB18干式變壓器的主要冷卻方式

　　1. 自然冷卻(AN - Air Natural)

　　適用場景：負載率≤60%的輕載運行，或環境溫度較低(≤30℃)的場所。

　　技術特點：

　　依靠空氣自然對流散熱，無需外部動力源。

　　變壓器本體采用波紋狀散熱片，增大散熱面積(較SCB13增加15%-20%)。

　　鐵芯和繞組采用高導熱系數環氧樹脂(導熱系數≥2.5W/m·K)，加速熱量傳導。

　　優勢：

　　零能耗散熱，降低運行成本。

　　無機械部件，故障率低，維護簡單。

　　局限：

　　散熱效率受環境溫度和空氣流動性限制。

　　長期滿載運行時溫升可能超標。

　　2. 強迫風冷(AF - Air Forced)

　　適用場景：負載率>60%或環境溫度較高(>30℃)的場所，如工業生產線、數據中心等。

　　技術特點：

　　配置雙速軸流風機(低速800-1200rpm，高速1800-2200rpm)，通過溫控器自動啟停。

　　風機數量根據容量配置，3150KVA變壓器通常需6-8臺風機(較SCB13增加2臺)。

　　采用獨立風道設計，避免灰塵在繞組表面堆積。

　　優勢：

　　散熱效率提升30%-50%，允許短期過載運行(如1.5倍額定容量持續2小時)。

　　溫度控制更精準，繞組溫升較自然冷卻降低10-15K。

　　局限：

　　風機能耗增加(約占總損耗的3%-5%)。

　　需定期維護風機(如清理灰塵、更換軸承)。

　　3. 混合冷卻(AN/AF組合)

　　適用場景：負載波動較大的場景，如商業綜合體、新能源電站。

　　技術特點：

　　負載率<50%或溫度<70℃：自然冷卻。

　　負載率>50%或溫度>70℃：啟動低速風機。

　　溫度>90℃：切換至高速風機。

　　溫控器根據負載率和溫度自動切換冷卻模式：

　　結合智能調速技術，風機轉速與溫度線性關聯，避免頻繁啟停。

　　優勢：

　　平衡能效與散熱需求，綜合能耗降低10%-15%。

　　延長風機使用壽命(啟停次數減少50%以上)。

　　二、SCB18冷卻方式的技術創新

　　1. 散熱結構優化

　　三維立體繞組設計：

　　繞組采用分段式立體結構，增加空氣流通路徑，減少局部熱點。

　　實驗表明，三維繞組可使繞組熱點溫度降低8-12℃。

　　梯度散熱片：

　　散熱片高度從鐵芯向繞組頂部逐漸增加，形成溫度梯度，加速熱量擴散。

　　較傳統等高散熱片，散熱效率提升10%-18%。

　　2. 材料升級

　　高導熱絕緣材料：

　　繞組絕緣采用納米改性環氧樹脂，導熱系數提升至3.0W/m·K(傳統材料為1.8-2.2W/m·K)。

　　鐵芯涂覆導熱硅脂，降低鐵芯與夾件間的接觸熱阻。

　　輕量化結構：

　　使用高強度玻璃纖維增強材料替代部分金屬部件，減輕重量15%-20%，降低熱容量。

　　3. 智能化控制

　　多參數融合溫控：

　　溫控器集成負載率、環境溫度、濕度等多維度數據，動態調整冷卻策略。

　　例如：高濕度環境下提前啟動風機，防止凝露導致絕緣性能下降。

　　預測性維護：

　　通過風機電流監測和振動分析，提前預警風機故障(如軸承磨損)。

　　結合大數據平臺，生成冷卻系統健康報告，指導維護計劃。

　　三、冷卻方式與能效的協同優化

　　1. 能效等級關聯

　　SCB18作為一級能效產品，其冷卻方式設計需滿足：

　　空載損耗：較SCB13降低20%(通過優化鐵芯結構實現)。

　　負載損耗：較SCB13降低15%(通過低損耗繞組和高效冷卻實現)。

　　綜合能效：在80%負載率下，總損耗較SCB13降低18%-22%。

　　2. 經濟運行溫度帶

　　SCB18的推薦運行溫度范圍為70-95℃：

　　溫度<70℃：銅損占比過高，能效下降。

　　溫度>95℃：絕緣老化加速，壽命縮短。

　　通過冷卻系統精準控溫，使變壓器長期運行在更佳能效點。

　　四、不同冷卻方式的選型建議

　　五、維護與檢測要點

　　定期清潔：

　　每季度用壓縮空氣清理散熱片灰塵(壓力≤0.2MPa，防止損傷絕緣)。

　　避免使用水或化學清潔劑，防止絕緣性能下降。

　　風機維護：

　　每半年檢查風機軸承潤滑情況，補充耐高溫潤滑脂。

　　每年檢測風機振動值(≤4.5mm/s)，超標時更換風機。

　　溫度校準：

　　每2年用紅外熱像儀掃描繞組溫度分布，與溫控器讀數對比。

　　誤差>5℃時，需校準或更換PT100傳感器。

　　總結：SCB18干式變壓器的冷卻方式通過結構優化、材料升級和智能化控制，實現了高效散熱與低能耗運行的平衡。選型時需結合負載特性、環境條件和能效要求，選擇自然冷卻、強迫風冷或混合冷卻方案。定期維護和智能監測是保障冷卻系統長期可靠運行的關鍵，可顯著提升變壓器綜合效益。
